浙大鳴泉尾氣分析儀標定及檢查

一、認識主機

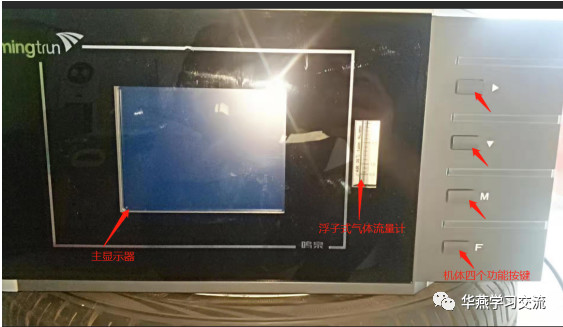

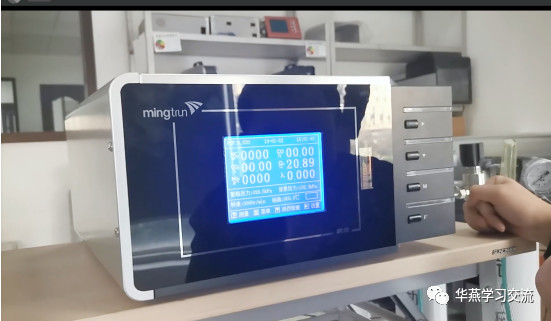

浙大鳴泉5105、5102尾氣分析儀主機面板包含一塊主顯示器，一個浮子式流量計和四個功能按鍵（按鍵具體功能根據顯示器提示）；

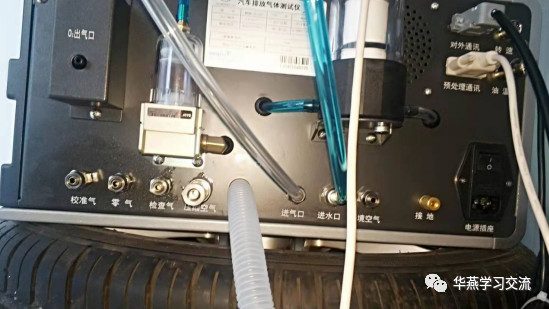

浙大鳴泉尾氣分析儀5105背板接口分別是“校準氣”（連接標定氣）、“零氣”（連接零氣）、“檢查氣”（連接底標檢查氣）、“壓縮空氣”（連接檢測場地氣體壓縮機）、“進氣口”（連接預處理機）、“進水口”（連接預處理機）、“環境空氣”（直通大氣）；

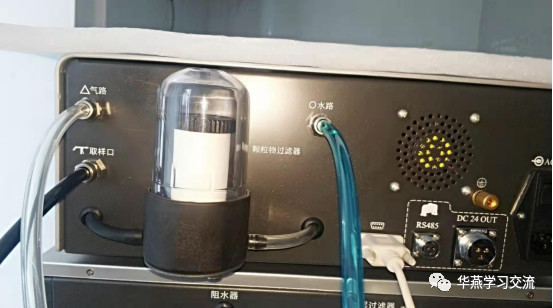

#5102還需要連接“RS485”和“DC 24 OUT”到下位機

二、標定流程：

1、分析儀開機預熱：

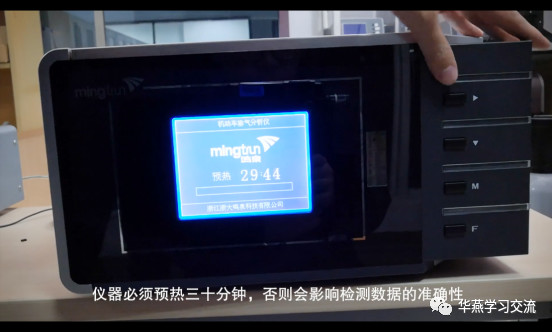

儀器必須預熱30分鐘，否則會影響數據準確性

2、調零：

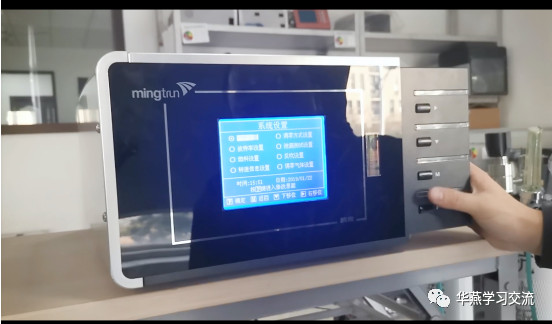

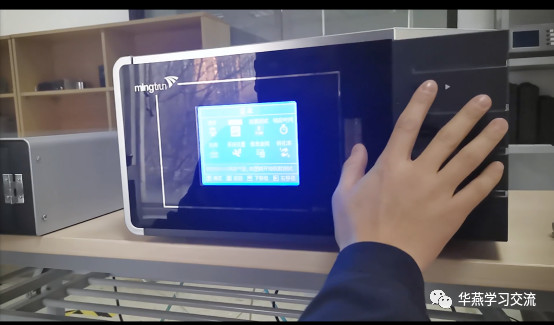

按照分析儀面板提示“M”鍵選擇菜單，按方向鍵選擇“系統設置”點擊“F”鍵確定進入；

在“系統設置”界面按方向鍵選擇“調零氣體設置”按“F”鍵確認，選擇“零氣”后按“F”鍵確認

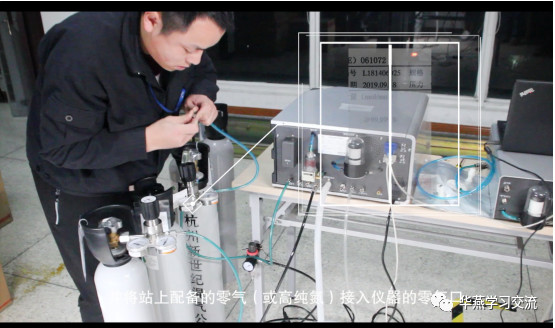

將配備的“零標氣（高純氮）”接入分析儀背板的“零氣”接口；

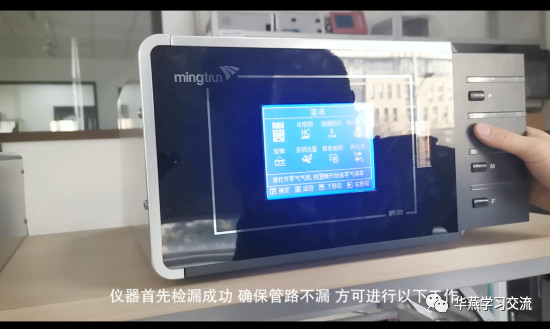

3、校準先檢漏：

4、高濃度校準：

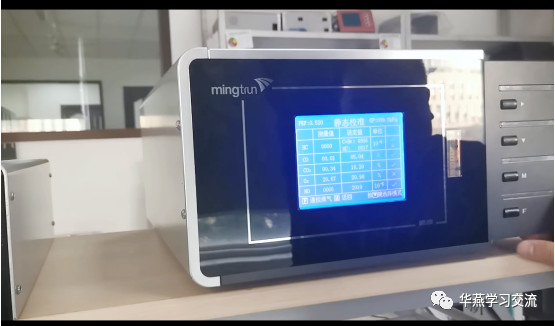

接入配備的“高濃度標氣”到分析儀主機的“校準氣”接口，面板上選擇“校準”、“一點校準”點擊“F”鍵確認進入校準界面，在此界面上依次填入“C3H8”、“CO”、“CO2”、“NO”的數據（與配備的標氣銘牌一致）；

5、低濃度檢查

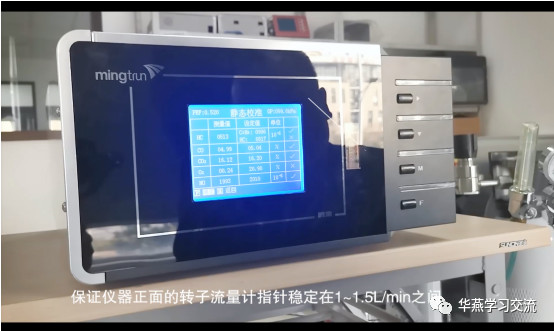

操作方法與“高濃度校準”基本一致，使用低濃度標準氣接入分析儀背板的“檢查氣”接口，并使浮子流量計位置與高濃度校準時一致進行檢查，觀察顯示值與設定值是否滿足要求，滿足要求為通過，不滿足要求請重新從第4步開始；

6、響應時間檢查

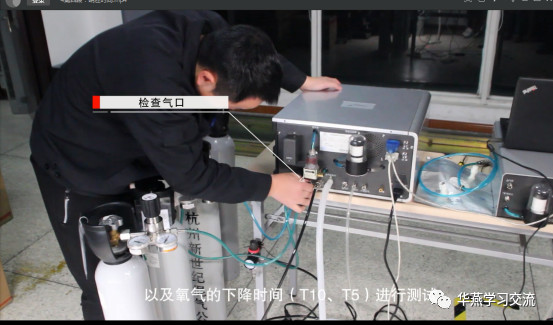

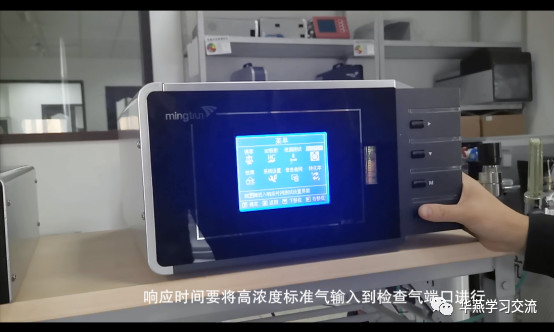

響應時間要將高濃度標氣安裝在檢查氣接口進行；

依次進入“菜單”~“響應時間”

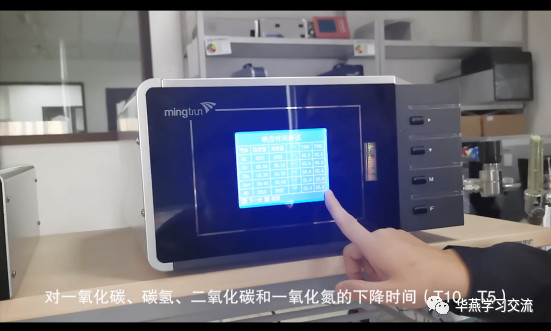

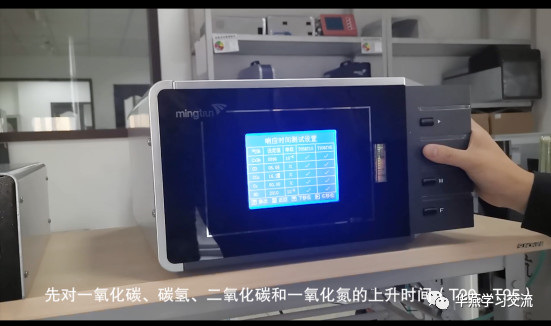

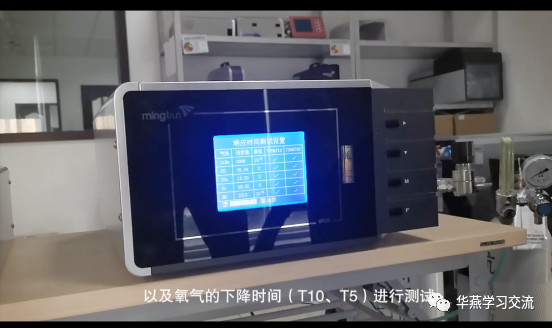

先對 一氧化碳、碳?xì)?、二氧化碳和一氧化氮的上升時間（T90、T95）以及氧氣的下降時間（T10、T5）進行測試，根據主顯示器提示開始測試；

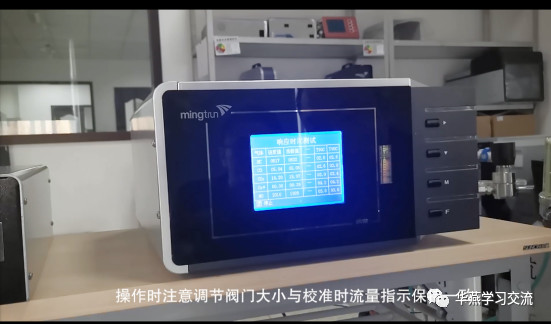

注意操作時要保持浮子流量計數值與校準時一致

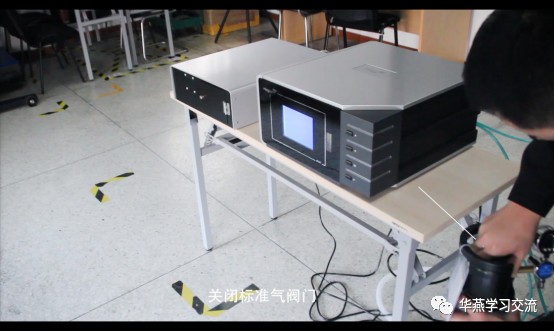

關閉標準氣閥門；

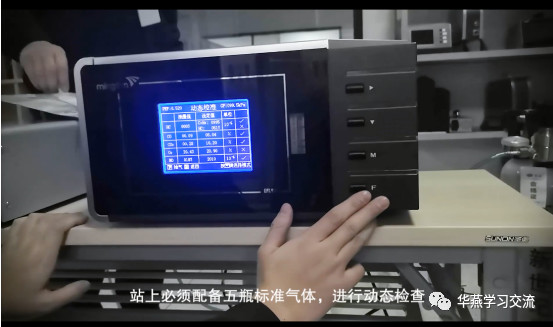

7、五點檢查（動態校準）

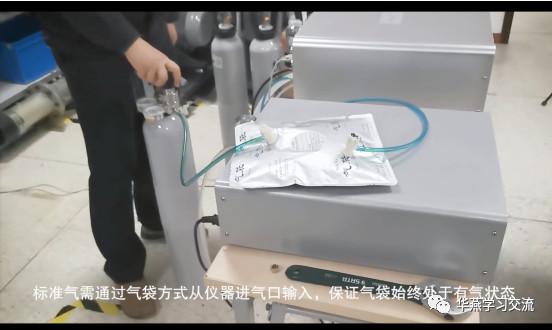

機構需要配備五種氣進行五點檢查（動態校準）

8、轉換效率（二氧化氮轉換一氧化氮）

進入“菜單”~“轉化率”界面，將NO2標準氣接入預處理機的取樣口并輸入對應的數據，

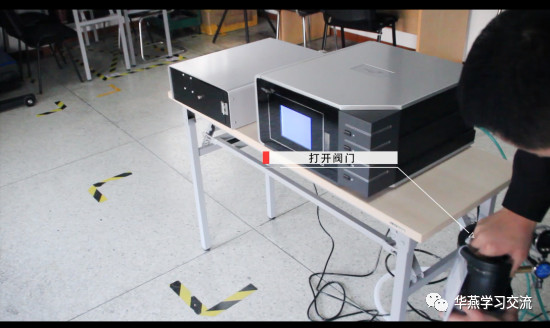

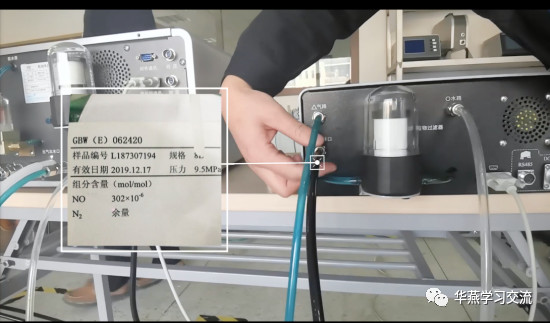

打開氣體閥門，操作儀器進行測量，儀器會自行記錄當前示值誤差，然后將相近的NO標準氣接入預處理機的取樣口；

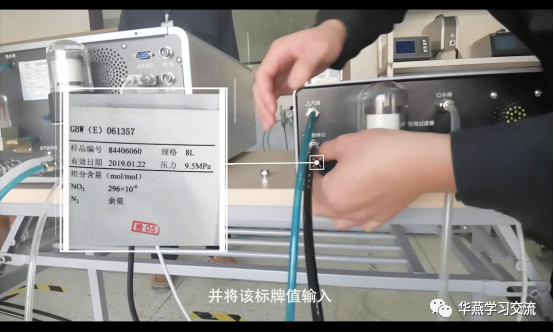

將銘牌數據輸入儀器，調節閥門，使NO2顯示值穩定，

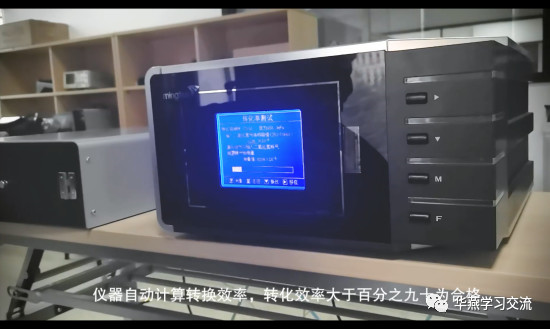

操作儀器進行測試，儀器自動計算轉換效率，轉換率達到百分之九十為合格。
